一、系统概述
泵房无人值守管理系统通过信息化技术手段，实现对管辖下的泵房进行无人值守管理，具体包括：泵房监控、本地及远程自动或人工启停水泵、泵房监控数据可视化、监控数据可接入第三方监测管理系统、移动应用等功能，使泵房管理及处理信息化、自动化，提高泵房的现代化管理水平。
泵房无人值守管理系统的自动化监控和管理能达到增效和提高管理水平的目的，实现了对雨水泵房和污水泵房的自动化监测和控制。利用计算机及通信技术,提高泵站的自动化水平,通过公共网络资源,实现整个城市雨污水泵站的集中监控。
泵房无人值守管理系统主要由3大部分组成：前端数据采集、数据传输、中心数据监测。前端采集部份主要是泵房数据进行数据采集，实时采集电机电流、电压等运行参数或水位等数据，并实现电机启停控制；数据传输主要是通过光纤传输与无线数据传输终端来实现；中心平台主要由数据服务器、应用服务器和监控大屏组成。主要实现数据的存储、计算、分析与监测控制等功能，及时对前端返回的数据进行处理，实时监测泵站的运行信息，根据电流、电压等参数判断机泵的运行状态，并进行远程启停等操作。
二、功能特点
1、远程实时数据查看
支持各种监测信息、控制信息、报警信息、操作信息的存储和查询。
2、历史数据记录
可以实现泵站无人值守情况下的水位自动采集监测数据实时传输到监测中心，记录分析。
3、授权管理
登录账户需经由主控制台授权管理且授权账户仅 限授权手机与电脑使用，拒绝非法操作。
4、水位分级预警
实时的在线水位监测，具有自动报警功能，当水位值达到设定上限或者下限时自动启动外置报警，达到及时预警的目的。
5、远程开关水泵
支持水泵启动柜手机APP控制、自动控制、远程控制水泵的启停。
6、短信邮件提醒
当泵房故障预警时，会以邮件和短信的形式向预警邮箱、手机发送报警信息。
7、设备异常报错
电流过大、缺相、水位过低过高、控制柜保护、配电室故障等情况发生时，立即上报信息预警。
8、视频监控
通过VPN通信远程图像监视泵站清水池水位及水泵控制柜等重要工位，支持多路图像监控。
9、维护提醒
有配件需进行更新维护时，系统会在用户登陆后弹出更新提示信息，并在导航栏的“维护配件”选项右上角显示红色原点辅助提醒，待配件维护操作完成后将不再提示。
10、定位签到日志
维护日志实时定位，防止巡检人员工作不作为。

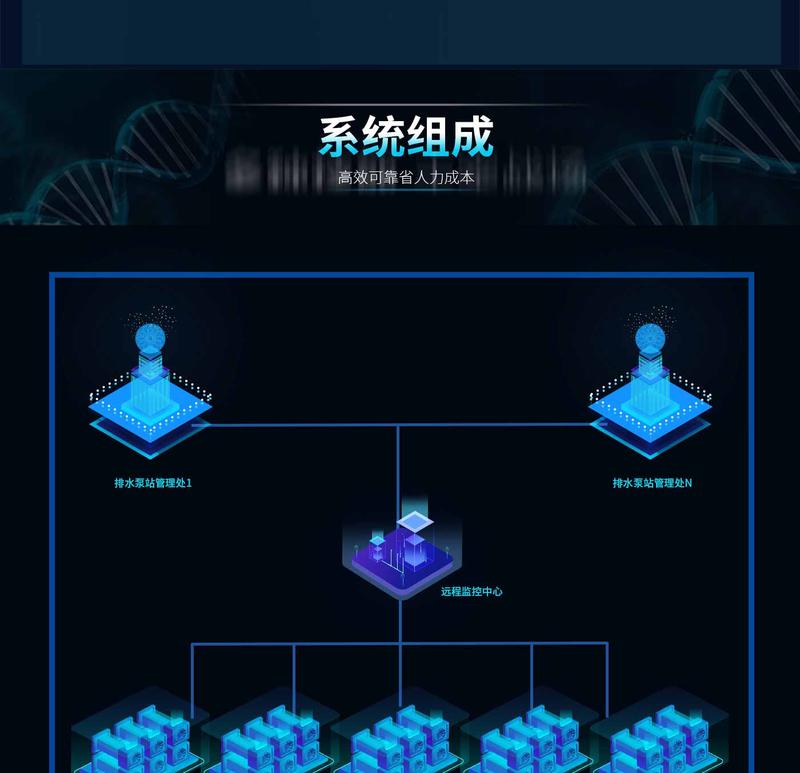

三、系统构成示意图
四、系统构成介绍
4.1 泵房监控
4.1.1视频监控
通过数字高清红外高速摄像机对泵房整体情况进行监控，可以远程调整监控视角，监控的视频图像存储到监控中心硬盘录像机供监控中心大屏、PC客户端、移动客户端实时查看及回放。
4.1.2水泵及水位监控
1.在积水池安装液位仪实时监控积水池水位，将监控到水位数据反馈到监控系统，当蓄水池水位超过预设值时触发预警，并将预警信息发送到监控中心监控软件及相关人员手机APP上；
2.显示当前水位值及水泵启动预设值并传输到监控系统供监控中心大屏、PC客户端、移动客户端查询。
4.1.3水泵情况监测
1.通过水泵状态检测器将水泵启停时间、启停模式（自动、远程、本地）以日志的形式传输到监控系统供监控中心大屏、PC客户端、移动客户端查询。
2.通过水泵健康检测器，检测水泵是否正常运转，将检测到的数据传到服务器或中转电脑供监控中心大屏、PC客户端、移动客户端查询，当水泵无法正常启动时触发预警，并将预警信息发送到监控中心监控软件及相关人员手机APP上。
4.1.4电路情况监测
通过电压、电流感应器，检测泵房电路是否正常，将检测到的数据传到服务器或中转电脑供监控中心大屏、PC客户端端、移动客户端查询，当泵房电路故障时触发预警，并将预警信息发送到监控中心监控软件及相关人员手机APP上。
4.2移动终端设备
移动终端即移动通信终端，是指可以在移动中使用的计算机设备，其移动性主要体现在移动通信能力和便携化体积。本系统的移动终端设备是指使用手机和平板电脑安装系统配套的APP软件使之变为一个小型的综合信息处理平台，可以实现包括验证注册、定位、信息处理、泵站信息查看、添加工作日志、接收现场设备报警信息与远程控制现场设备的运转等功能，实现泵房的无人值守管理与自动化运行。
4.3控制中心
将服务器或中转电脑中的泵房监控数据通过VPN网接入柳州市市区排水防涝监测信息管理系统，为柳州市市区排水防涝监测信息管理系统提供泵房数据基础。
